电线电缆基础知识

一． 电缆电线的界定:

电缆电线是用于传送电力工程、信息传递和完成电能变换的一大类电焊工线缆商品.

二． 类型和主要用途

1. 特种电缆:以绕阻产生在电磁场中激光切割磁感线,造成感应电动势或根据电流量造成电磁场.即完成电磁能和电磁能互相变换常用之电缆线.称之为特种电缆.

2. 通信光缆:传送电話、传真及电视机等电信网信息内容的电缆线.称之为通信光缆.

3. 电线电缆:网线、电子线等.

三． 电缆电线的构造

因其类型、特性、主要用途而不一样.但大部分能够归纳为以下方式中的所有或在其中一部分:电导体、导体和绝缘体、添充、隔离层、屏蔽掉层、内护线套、添充、隔离层、外护线套

四． 电缆电线原材料

1. 电导体(铜线、铝钱等)

塑胶粒(PP、PE、PVC等)

1-1. 铜线类型:裸铜线、电镀锡铜线、漆包铜线、铜泊丝及其无氧铜(含铜 量99.997%)

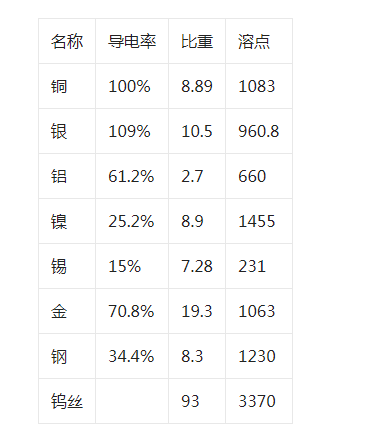

1-2. 各种各样金属材料之导电性、比重及其熔点比照

2. 塑胶粒(PP、PE、PH、PVC等)

2-1. PVC塑胶粒介绍

PVC始于1933年,比重为1.45,外型呈乳白色粉末状,属旋光性原材料,一般限用以600V.电极化特点较弱,但有利于生产加工,低成本且介电强度能不错.

2-2. PVC类型

PVC归类为SRPVC FRPVC,以软塑和半硬质的为主导.在配做时务必在PVC粉中添加适量的可塑剂、阻燃性剂、填充料、安定剂、绝缘层土、改质剂、滑剂等混和后多方面混炼胶做成PVC封口胶,即可作押出机应用.PVC在65℃~85℃变软,120℃~150℃时有彻底的延展性,90℃以猛烈溶解释放硫酸气,故在其中生产加工最合适范畴为15℃0~180℃中间.

五．电缆线体积公式

1. 绞线外径:D=√n×1.155×d D=绞线外径 N=总数 d=单条铜(芯)线外径

2. 截面公式计算:d2×N×0.7854 d=单条铜线外径 N =总数

3. 电导体用量:kg/km= d2×0.7854×G×N×K1×C×K2 d=单条铜线外径 G =铜比重=8.89 N =总数 C =芯线框数 K1=铜线绞入率=1.035 K2=铜芯电缆绞入率=1.045

4. 绝缘层用量: kg/km=(D2-d2) ×0.7854×G ×C×K2 D =绝缘电缆径 d =电导体绞线外径 G =PVC比重=1.45 C =芯线框数 K2=铜芯电缆绞入率

5. 外被用量:

5-1.三芯圆线护线套用量: (D2-d2 ×3) ×0.7854×G D2=护线套外径 d2= 铜芯电缆外径 G =PVC比重=1.45

5-2.如H03VVH2-F 2C线缆:

【 (D12- D22) ×D2 ( D2×0.7854)-( d2 ×0.7854×2) 】×G D1=进行外径之总宽 D2=进行外径之薄厚 d =铜芯电缆外径 G =PVC比重=1.45
