什么是阻水电缆?

 二维码
发表时间:2021-04-15 13:43作者:齐鲁电缆来源:齐鲁电缆有限公司网址:http://www.qldlxs.com

近些年伴随着在我国社会经济的迅速发展趋势,基础设施的逐步推进,电力工程要求不断提升,高密度聚乙烯绝缘电力工程电缆商品使用量也逐渐大幅的提升。高密度聚乙烯电缆使用寿命理当获得高度重视,高密度聚乙烯电缆尤其是中髙压电缆其使用寿命通常由绝缘的脆化水平决策,而绝缘脆化水平又遭受树技充放电牵制,即水树和电树的危害,因此 减少绝缘水份成分是提升 高密度聚乙烯绝缘电力工程电缆使用期限的方式之一,尤其是伴随着额定电压的提升 ,电缆阻水性能也就愈来愈关键。下边简易介绍一下水树的造成原理、对电缆使用寿命危害及预防措施。




水树是因为水份渗透到高密度聚乙烯绝缘,在静电场功效下产生的网状结构物,其特性是引起树技的间隙带有水份,且在较低的磁场强度下产生。水树的造成,可能导致绝缘介电损耗提升,另外减少绝缘电阻器及绝缘击穿场强,加速绝缘脆化速率,减少电缆使用期限。


水树的造成不仅有其中在缘故也是有其外在缘故,本质缘故是电缆绝缘自身的品质,即绝缘內部带有残渣、汽泡、残余微水份;外在缘故是静电场及电缆內部的湿气的渗透到。本质缘故能够根据检验并操纵绝缘原材料以及加加工工艺的品质,到外在缘故可在应用全过程中多方面避免 。水树生长发育原理一般可分成剩下应变力使水树技提高,或静电场下的化学势功效而发展趋势的水树、电泳原理与外扩散力基础理论。剩下应变力使水树技提高是在电缆承受工作电压和水的用途下,造成绝缘内应变力慢慢提升而造成的,这主要是因为空隙内的水份因耗损发烫而造成的热变形力和电致伸缩式力而造成的;静电场下的化学势功效而发展趋势的水树关键是由于电缆渗水,造成绝缘泡浸在水中,并在运作静电场的功效下,水分慢慢绝缘中存有的含水量残渣在运作静电场功效下,产生空隙扩张和发展趋势而产生水树技。尽管水树技不容易立即造成绝缘的穿透,但水树技在交流电压下或历经长期空气氧化、转换,也会快速变化为电树技,并产生充放电,导致水树、电树另外功效,加快绝缘劣变,这一点通常被忽略,因而务必高度重视电缆阻水性能,尤其是当电缆在运作全过程中远期泡浸在水中或处在湿冷自然环境时,要是没有非常好的阻水构造或对策,那麼电缆很容易造成绝缘因水树而造成脆化,进而导致绝缘性能降低,大大缩短电缆的使用期限。因此 铺设在有冰或湿冷自然环境中的电缆,尤其是中髙压电缆都规定电缆具备阻水构造。




电缆渗漏方式一般 可分成二种种类:顺着电缆电导体和缆芯竖向(或径向)渗漏;顺着电缆径向(或横着)通过护套渗漏。


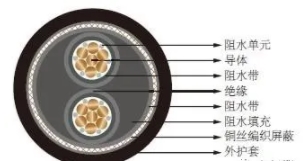

针对竖向(或径向)阻水,一般 选用阻水型电导体即绞线电导体时添加(半导电性)阻水带、阻水纱,成缆时添充选用阻水绳,各层的包带也选用阻水带。其原理是阻水带、阻水纱或阻水绳里有很多的阻水粉,阻水粉当遇水后的时候会澎涨为原先的十几倍到几十倍不一,当水份渗透到的时候会堵塞渗漏安全通道,停止水或水汽进一步外扩散和拓宽,进而合理的维护电缆,防止整支电缆的损毁,只需修补或拆换一部分的渗漏电缆,可大幅节省检修花费,减少检修時间,降低断电损害。


针对径向(或横着)阻水,一般 选用综合性阻水套即塑钢复合型带纵包后挤包高压聚乙烯,高压聚乙烯的防潮性能好于聚乙烯,很多试验说明聚乙烯的吸水性大概是高压聚乙烯的五倍。尽管高压聚乙烯的阻水性能好于聚乙烯但其分子结构空隙仍可通过水分,而金属材料是彻底隔水层的,故选用塑钢带纵包进一步加强电缆的径向阻水性能。但塑钢复合型带终究并不是彻底密封性,其加建处因为加工工艺缘故或应用全过程中护套损坏是很有可能存有间隙,这就给水份渗透到出示了很有可能,若选用密封性的金属材料护套则可使电缆做到完全的径向阻水,由于金属材料护套的较大 特性是具备彻底的不透气性能。


金属材料护套的类型许多,关键有冷挤压的铝或铅护套、冷拉的金属材料套,及其绕包氩弧焊机并轧纹的皱褶铝或钢护套。现阶段较多的选用绕包氩弧焊机并轧纹的皱褶铝护套或冷挤压并轧纹的皱褶铝护套。在护套外一般 也要挤包高压聚乙烯或聚乙烯外护套。


现阶段暂未生产制造金属材料护套的机器设备,在电缆的径向阻水层面强烈推荐顾客选用综合性阻水外护层。近些年的国外询单中,阻水电缆的市场份额慢慢增加,期待我司尽快购置有关机器设备,提升 我司阻水电缆在国外销售市场的竞争能力!

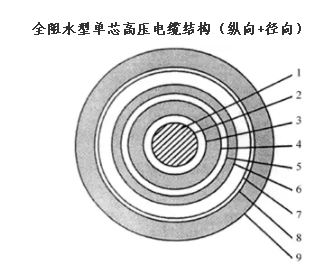

全阻水型单芯高压电缆构造(竖向 径向)

1 — 阻水电导体 2 — 电导体屏蔽掉 3 — 绝缘

4 — 绝缘屏蔽掉 5 — 半导电性阻水带 6 — 铜线屏蔽掉

7 — 阻水带 8 — 塑钢复合型带 9 — 高压聚乙烯外护层


全阻水型单芯髙压电缆构造(竖向 径向)

1 — 阻水电导体 2 — 半导电带 3 — 电导体屏蔽掉

4 — 绝缘 5 — 绝缘屏蔽掉 6 — 半导电性阻水带

7 — 金属材料护套 8 — 防腐蚀层

9 — 高压聚乙烯外护层(含半导电性层)




针对电缆阻水实验方式,现阶段仅有电缆竖向阻水性能实验方式以及国家行业标准,即按GB/T 12706. 2-2002附则D、GB/T 11017. 1-2002附则C、GB/Z18890. 1-2002附则C等阻水实验的方式来开展实验和判断;而电缆径向阻水性能,现阶段都还没确立的实验方式及其实验规范,主要是根据间接性的方式开展,如金属材料护套电缆径向阻水实验是根据气密性检测,即静放一段时间或浸泡,靠工作压力转变或汽泡来判断其径向阻水实际效果;另外查验高压聚乙烯非金属材料护套是不是有缺陷,如被明确为完好无损的,即觉得电缆具备优良的径向阻水性能。但这类方式仅对金属材料护套有效,却没法检验塑钢复合型综合性外护层的径向阻水实际效果。
